Hydraulicky nebo elektrohydraulicky ovládané rozváděče Dn 16

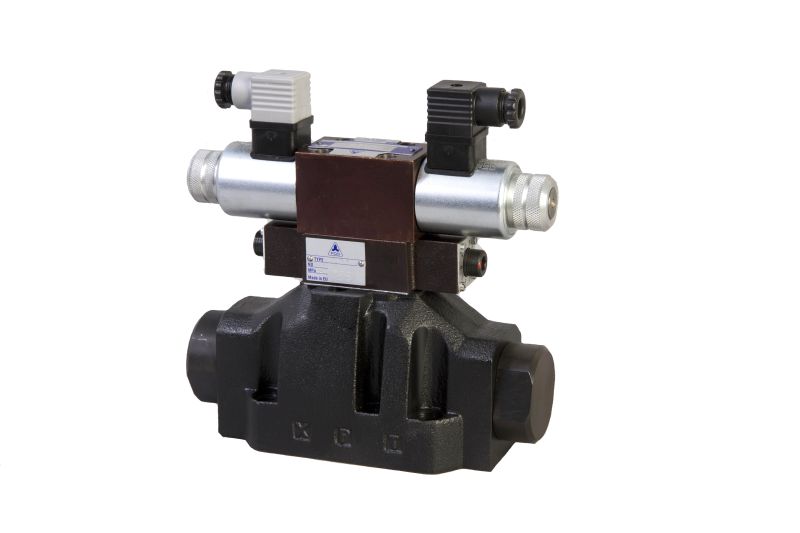

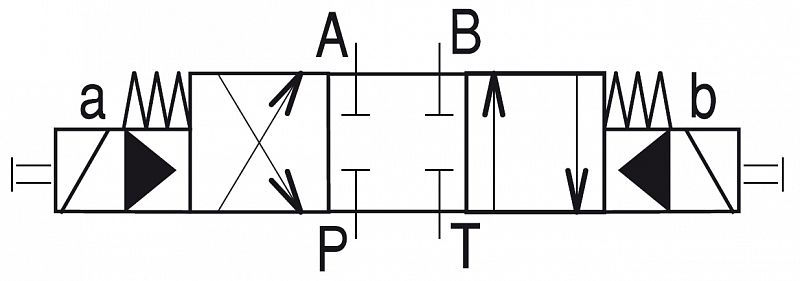

Přímočaré šoupátkové rozváděče RSEH5-16 se skládají z dvou částí. První (řídící) stupeň je tvořen elektromagneticky ovládaným rozváděčem RSE4-06, který může být buď 2- nebo 3-polohový. Druhý (řízený) stupěň je tvořen hydraulicky ovládaným šoupátkovým rozváděčem.

Přímočaré šoupátkové rozváděče RSH5-16 neobsahují první (řídící) stupěň a jsou navrženy pro přímé hydraulické řézení.

  • Připojovací rozměry dle DIN 24 340 / ISO 4401-07 / CETOP RP121H-R07
  • Povrchová uprava těla ventilu: Fosfátováno
  • Povrchová úprava elektromagnetů: Zinkováno (pouze RSEH)
  • Libovolná pracovní poloha
  • Vysoká životnost a spolehlivost.

Dn16 | pmax = 32MPa | Qmax = 300 dm3/min | CETOP 7



Technická specifikaceTechnická specifikace
